Đồ án thiết kế máy cán vành xe máy

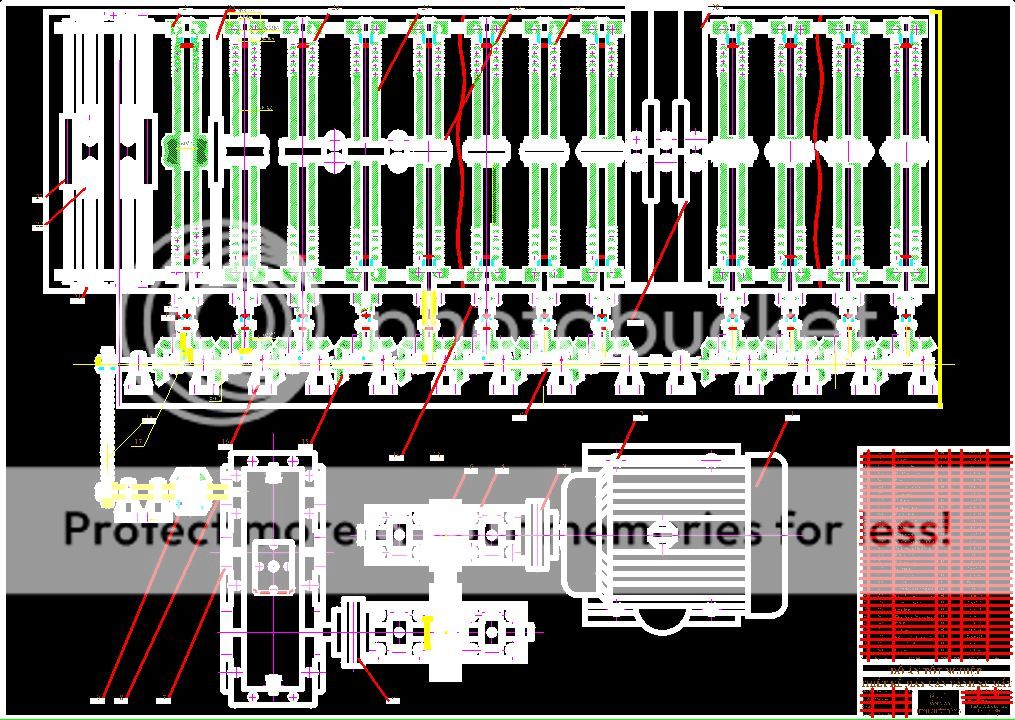

Nội dung đồ án với đầy đủ thuyết minh và bản vẽ
Chương I: Giới thiệu sản phẩm vành xe máy
phân tích tính tóan số lần cán
1.1. Giới thiệu sản phẩm vành xe máy 2
1.1.1. Giới thiệu sản phẩm 2
1.1.2. Vật liệu chế tạo 2
1.1.3. Bản vẽ chi tiết 3
1.2. Đại cương về lý thuyết cán và máy cán 3
1.2.1. Tổng quan về biến dạng dẻo 3
1.2.2. TRạng thái ứng suất 4
1.2.3. Biến dạng dẻo trong trạng thái nguội 5
1.2.4. Lý thuyết cán 5
1.2.5. Áp lực lên lô cán khi cán hình 6
1.2.6 Các đại lượng đặc trưng cho quá trình cán kim loại 9
1.2.7. Tổng quan về dây chuyền cán 13
1.3. Cơ sở lý thuyết uốn kim loại 13
1.3.1. Khái niệm 13
1.3.2. Đặc điểm quá trình uốn 13
1.3.3. Xác định chiều dày phôi uốn 15
1.3.4. Bán kính uốn nhỏ nhất 15
1.3.5. Công thức tính lực uốn 16
1.4. Máy cán và thông số kỹ thuật của máy 18
1.4.1. Máy cán vành tạo sóng 18
1.4.2. Thông số biến dạng vành 19
1.4.3. Lựa chọn phương pháp cán 19
1.4.4. Lựa chọn biến dạng tất yếu 20
1.5. Tính thông số cặp lô cán 20
Chương II: Tính toán thiết kế động học
2.1. Phân tích chọn phương án tối ưu 22
2.1.1. Phấn tích chọn phương án cán 22
2.1.2. Phân tích chọn phương án chuyển động 23
2.1.3. Phân tích chọn phương án cho hộp phân lực 25
2.1.4. Phương án thiết kế tối ưu 27
2.2. Tính toán thiết kế động học toàn máy 27
2.2.1. Tính năng kỹ thuật của dây chuyền 28
2.2.2. Thiết kế động học 29
Chương III: Tính toán thiết kế bộ phận chính của máy
3.1. Tính toán thiết kế hộp giảm tốc 41
3.1.1. Tính chọn hộp giảm tốc 41
3.1.2. Tính bộ truyền cấp nhanh 42
3.1.3. Tính bộ truyền cấp chậm 44
3.1.4. Thiết kế trục cho hộp giảm tốc 47
3.1.5. Kiểm nghiệm hệ số an toàn cho trục tại các điểm 53
3.1.6. Tính then cho các trục 56
3.1.7. Chọn ổ cho các trục 57
3.1.8. Thiết kế vỏ hộp giảm tốc 59
3.2 . Tính toán bộ truyền xích 60
3.2.1. Đặc điểm bộ truyền xích 60
3.2.2. Thiết kế chuyển động xích 60
3.3. Thiết kế hộp phân lực 62
3.3.1. Thiết kế bộ chuyền 62
3.3.2. Thiết kế kích thước trục bánh răng nón răng thẳng 66
3.4. Tính toán thiết kế cặp trục cán 69
3.4.1. Khái niệm 69
3.4.2. Vai trò của trục trong dây chuyền cán 70
3.4.3. Kết cấu trục cán 71
3.4.4. Trình tự thiết kế 72
3.5. Các vấn đề vận hành bảo dưỡng và sử dụng máy 84
3.5.1. Nguyên lý hoạt động của máy 84
3.5.2. Lắp đặt 85
3.5.3. Bảo dưỡng máy 86
3.5.4. Thay thế 87
