A. Cơ sở của các phân tích
Phần này cung cấp các cơ sở lý thuyết cần thiết để sử dụng COSMOSWorks, giải thích
về công việc phân tích, những giả thiết cơ sở và dự đoán kết quả. Phần này cũng mô tả
tóm tắt cách thức thực hiện các phân tích.
Bạn không nên quyết định các vấn đề về thiết kế mà chỉ dựa đơn thuần vào các kết quả
tính toán của COSMOSWorks. Hãy dùng các kết quả này kết hợp với dữ liệu thực
nghiệm và kinh nghiệm thực tiễn. Chỉ có thực nghiệm mới làm cho thiết kế của bạn có
hiệu lực. COSMOSWorks giúp bạn tiết kiệm thời gian và chi phí bằng cách giảm số
lượng thực nghiệm chứ không loại bỏ thực nghiệm.
Chúng ta sẽ thảo luận về những vấn đề sau:

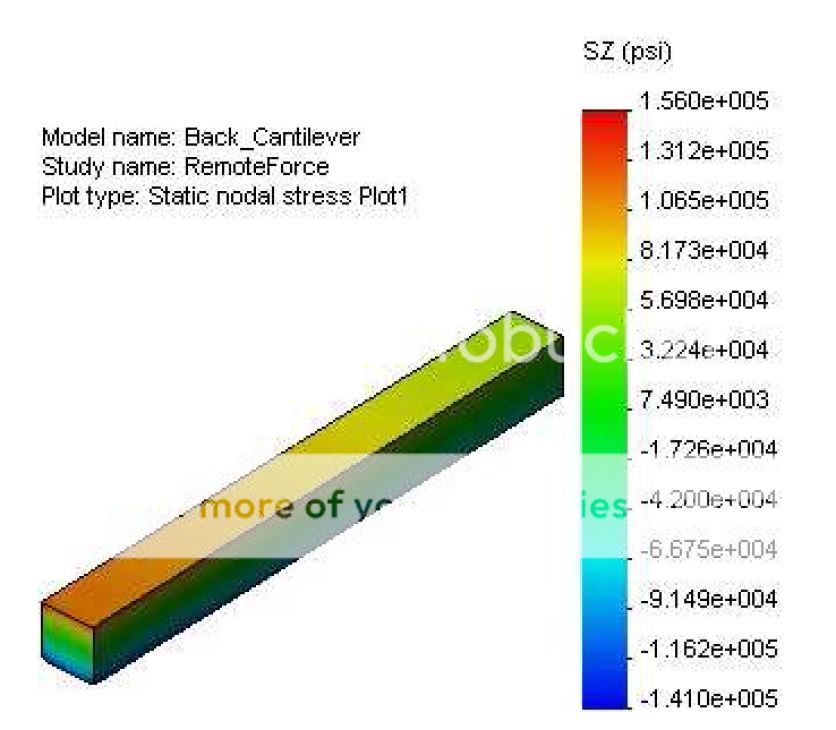

Phân tích tĩnh tuyến tính
Khi ngoại lực tác động lên một vật, vật này sẽ bị biến dạng và lực sẽ truyền qua toàn bộ
vật. Ngoại lực sẽ làm sinh ra ứng lực và phản lực để đưa vật trở lại trạng thái cân bằng.
Các nghiên cứu tĩnh tuyến tính sẽ tính toán các chuyển vị, sức căng, ứng suất và phản
lực dưới tác động của ngoại lực.
Các nghiên cứu tĩnh tuyến tính thực hiện dựa trên các giả thiết sau:
Giả thiết tĩnh: Tất cả các lực tác động chậm và tăng dần cho tới khi đạt đủ cường độ.
Sau khi đạt đủ cường độ, lực sẽ giữ không đổi theo thời gian. Giả thiết này cho phép ta
bỏ qua các lực quán tính và giảm chấn do khi gia tốc và vận tốc nhỏ thì các lực này là
không đáng kể.
Trường hợp các lực tác động thay đổi theo thời gian, có thể gây nên các lực quán tính
hoặc giảm chấn lớn, ta phải tính toán trong các phân tích động. Các tải động thay đổi
theo thời gian và trong nhiều trường hợp gây nên các lực quán tính hoặc giảm chấn lớn
không thể bỏ qua thì không áp dụng giả thiết tĩnh được.
Lưu ý:
• Việc xác định tải có áp dụng theo giả thiết tĩnh được hay không là rất quan trọng,
lý do là một tải động có thể sinh ra ứng suất lớn gấp 1/(2x) lần tải tĩnh với cùng
cường độ, ở đây, x là hệ số giảm chấn. Với cấu trúc ít giảm chấn, ví dụ với 5%
giảm chấn, ứng suất động sẽ lớn gấp 10 lần ứng suất tĩnh. Trường hợp xấu
nhất là cộng hưởng. [1]
• Bạn có thể dùng các phân tích tĩnh để tính toán phản ứng của cấu trúc một vật
quay với tốc độ không đổi hoặc di chuyển thẳng với gia tốc không đổi, do lực
quán tính sinh ra không đổi theo thời gian.
• Bạn có thể dùng các modul phân tích Dynamic Response hoặc Nonlinear
Dynamic, có trong các sản phẩm COSMOS khác, để tính toán các cấu trúc
chịu tải động. Các tải động gồm có các lực giao động, va chạm và ngẫu nhiên.
COSMOSWorks 2006 không có những modul này.
Giả thiết tuyến tính: Quan hệ giữa tải và các đáp ứng sinh ra (chuyển vị, sức căng và
ứng suất) là tuyến tính. Ví dụ, nếu bạn tăng tải gấp đôi, thì các đáp ứng của mô hình
cũng tăng gấp đôi. Bạn có thể thực hiện các phân tích theo giả thiết tuyến tính nếu:
• Tất cả các vật liệu trong mô hình tuân theo định luật Hooke, rằng ứng suất tỷ lệ
bậc nhất với sức căng. (Ta biết rằng thực tế thì ứng suất không tỷ lệ bậc nhất
với sức căng, mà chỉ gần đúng như vậy. Giả thiết này nhằm đơn giản hóa tính
toán và kết quả không sai lệch đáng kể với thực nghiệm).
• Các chuyển vị sinh ra là đủ nhỏ để bỏ qua sự thay đổi độ cứng do tải. (Độ cứng
của một cấu trúc phụ thuộc vào hình dạng của cấu trúc đó. Khi cấu trúc chịu tải
thì hình dạng của nó sẽ thay đổi, thể hiện qua chuyển vị, độ võng và góc xoay.
Như vậy, nhìn chung là độ cứng của cấu trúc sẽ thay đổi khi chịu tải. Nhưng
nếu tính toán chi tiết đến như vậy thì bài toán trở nên phức tạp. Giả thiết này
nhằm đơn giản hóa bài toán đối với những trường hợp cấu trúc chỉ có những
chuyển vị nhỏ dưới tác động ngoại lực).
• Các điều kiện biên không thay đổi trong quá trình chịu tải. Tải phải bằng hằng số
về cường độ, hướng và phân bố. Chúng không thay đổi khi mô hình bị biến
dạng. (Điều kiện biên bao gồm tải trọng và các ràng buộc đối với cấu trúc, như
bản lề, ngàm, nhiệt độ... Giả thiết này cũng nhằm đơn giản hóa tính toán chứ
thực tế không bao giờ như vậy, chúng phải thay đổi khi mô hình biến dạng.)
Như vậy, ta chỉ áp dụng phân tích tĩnh tuyến tính nếu cấu trúc có vật liệu là tuyến tính
và tải chỉ gây biến dạng nhỏ cho cấu trúc đó. May thay, phần lớn các bài toán sức bền
trên thực tế đều thỏa mãn 2 điều kiện này và ta có thể áp dụng để tính toán cho phần
lớn kết cấu.
